Les codes défaut DTC OBD2 signalent les anomalies détectées par le calculateur moteur de votre véhicule. Avec une valise de diagnostic automobile compatible OBD2 ou une application gratuite, vous pouvez lire, interpréter et effacer ces codes confirmés, non confirmés ou permanents. Ce guide explique leur signification, les méthodes de lecture et d'effacement, et comment comprendre le status MIL.
Modèles concernés : Tous les véhicules essence depuis 2001 et diesel depuis 2004 équipés de la prise OBD2 (Renault, Peugeot, Citroën, Ford, Volkswagen, BMW, Mercedes, Audi, etc.)
Vous cherchez une valise de diagnostic pour votre voiture ?
- Mon modèle n'est pas dans la liste
Je n'ai aucun voyant allumé
Qu'est-ce qu'un code défaut DTC OBD ?
Un code défaut ou DTC (Data Trouble Code en anglais, soit "code d'anomalie de diagnostic" en français) est un ensemble de chiffres suivant une lettre qui correspond à un problème détecté par le système de diagnostic embarqué OBD de votre véhicule. Ces codes DTC permettent d'identifier précisément la nature et l'origine d'une anomalie moteur, transmission ou autre système électronique.
Les différentes catégories de codes DTC
La première lettre du code défaut donne une indication sur la famille du système concerné :
- P : correspond au moteur et à la boîte de vitesse (Powertrain en anglais)
- C : Châssis et systèmes de sécurité (ABS, ESP, airbag)
- B : Carrosserie et équipements (Body en anglais)
- U : Réseaux de communication entre calculateurs (User network en anglais)
Signification des lettres P, C, B et U
Le chiffre qui vient après la lettre indique si le code DTC est standard (=0) ou spécifique au constructeur (=1). Les trois chiffres suivants précisent les sous-familles de défauts et l'élément exact concerné.
Dans le cadre d'un diagnostic automobile OBD2, les codes de type P sont les plus répandus car ils correspondent au moteur et à la transmission. Tous les codes défauts standards (P0) disposent d'une définition universelle traduite en français dans notre logiciel de diagnostic OBD2 EOBD-Facile. Les définitions des codes DTC spécifiques aux constructeurs (P1) sont complétées au fur et à mesure, les grandes marques étant déjà bien couvertes (Renault, Peugeot, Citroën, Ford, Volkswagen, BMW, Mercedes).
La lecture et l'effacement des codes défauts OBD2
Lors d'un diagnostic OBD2, vous scannez le calculateur moteur à l'aide d'un boîtier ou d'une interface de diagnostic afin de lire les éventuels codes défauts DTC présents en mémoire. Ces codes sont classés en différentes catégories selon un mode de fonctionnement bien précis.
Méthodes de lecture avec et sans valise diagnostic
Plusieurs options existent pour lire les codes défaut OBD2 de votre voiture :
- Avec une valise de diagnostic professionnelle : appareil complet offrant lecture, interprétation et effacement des codes DTC
- Avec un boîtier OBD2 Bluetooth : interface connectée à votre smartphone via une application gratuite ou payante
- Sans valise, en mode autodiagnostic : certains véhicules permettent d'afficher les codes via une manipulation spécifique du tableau de bord
Outils gratuits pour lire les codes défaut
Pour effectuer une lecture de codes défaut gratuitement, vous pouvez utiliser un boîtier OBD2 économique (à partir de 15-20€) associé à une application mobile gratuite. Cette solution permet de lire et interpréter les codes DTC, d'effacer les défauts non permanents et de surveiller les paramètres moteur en temps réel. Les applications gratuites offrent généralement les fonctions de base du diagnostic OBD2.
Codes confirmés, non confirmés et permanents : les différences

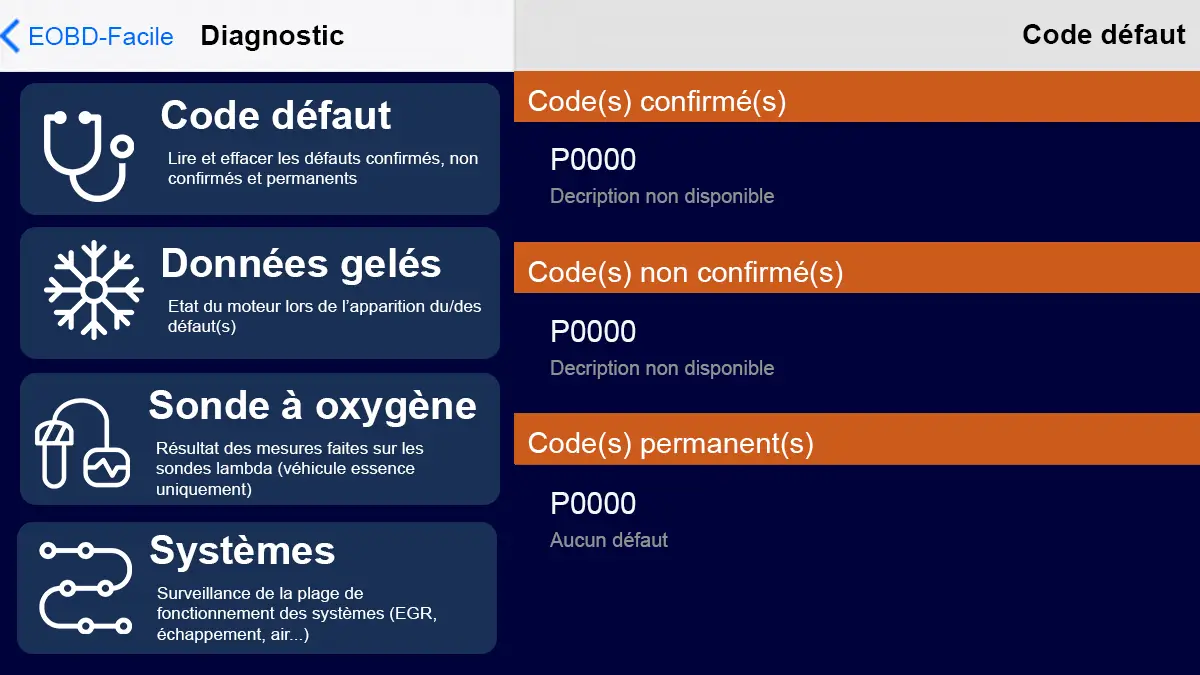

Avec EOBD-Facile, vous pouvez observer que les codes défauts DTC sont triés en trois catégories distinctes :
- Les codes confirmés (CT DTC ou Confirmed DTC)
- Les codes non confirmés ou en attente (PD DTC ou Pending DTC)
- Les codes permanents (impossible à effacer manuellement)
Le processus de confirmation des codes DTC
Cette distinction suit un mode de fonctionnement particulier représenté sur le schéma ci-dessous.
Tout est basé sur la fréquence de détection de l'anomalie lors du processus de contrôle continu effectué par le calculateur moteur.
Lorsqu'un défaut est constaté sur un cycle de conduite, il va d'abord être défini comme « volatile » ou « sporadique ». Si l'erreur ne revient pas assez fréquemment pour franchir le premier seuil de détection, le défaut ne sera pas enregistré et s'effacera automatiquement dès la fin du cycle de conduite (moteur éteint).
Si le défaut revient à une certaine fréquence et selon certaines conditions précises, il franchira un premier seuil qui le qualifiera alors de code non confirmé (PD DTC - Pending). Le fonctionnement est ensuite identique pour franchir le deuxième seuil et devenir un code confirmé (CT DTC - Confirmed). C'est notamment pour cette raison qu'un code confirmé apparaîtra également dans les codes non confirmés puisqu'il aura franchi les deux seuils programmés.
De cette manière, les défauts sont filtrés afin d'éviter un retour trop fréquent d'erreurs pouvant être simplement dues à un faux contact, une anomalie sporadique ou autre problème mineur et temporaire. De plus, les contrôles sont réalisés sous certaines conditions précises afin d'être les plus représentatifs possibles (généralement avec un moteur à bonne température de fonctionnement et un régime moteur supérieur à 1000 tr/min).
Un code non confirmé est un signal d'alerte précoce : surveillez-le pour anticiper une panne avant qu'elle ne devienne confirmée et n'allume le voyant moteur.
Les codes permanents : pourquoi sont-ils impossibles à effacer ?
Les codes défaut permanents représentent une catégorie particulière dans le diagnostic OBD2. Ces codes DTC sont appelés ainsi car ils ne peuvent pas être effacés manuellement, même avec une valise de diagnostic professionnelle. Cette impossibilité d'effacement n'est pas un dysfonctionnement mais une fonctionnalité de sécurité.
Un code permanent apparaît lorsqu'un défaut a un impact sur les émissions polluantes du véhicule. Le calculateur moteur le conserve en mémoire pour s'assurer que le problème a bien été résolu de manière durable. Seul le calculateur peut supprimer automatiquement un code permanent, après avoir vérifié pendant plusieurs cycles de conduite consécutifs (généralement 40 à 80 cycles) que le défaut n'est plus détecté et que les paramètres sont redevenus normaux.
Si vous tentez d'effacer un code défaut permanent, il réapparaîtra immédiatement lors de la prochaine lecture. La seule solution est de réparer la cause réelle du problème et d'attendre que le système confirme automatiquement la disparition du défaut.
Vous cherchez une valise de diagnostic pour votre voiture ?
MIL status et interprétation des codes défaut
Comprendre le voyant MIL et ses statuts
En ce qui concerne l'allumage du voyant moteur, seul un code défaut confirmé peut provoquer l'allumage de ce dernier. Le voyant MIL (Malfunction Indicator Lamp, soit "témoin d'anomalie moteur") est le témoin orange en forme de moteur sur votre tableau de bord.
Cependant, tous les codes confirmés ne vont pas forcément provoquer l'allumage du voyant MIL. Cela dépend de plusieurs conditions comme la gravité du défaut, son impact sur les émissions polluantes et le nombre de cycles de détection. Le MIL status indique précisément si un code DTC a envoyé une requête d'allumage du voyant.
Selon les marques et les modèles de voiture, il est possible avec EOBD-Facile Edition Plus d'avoir accès aux statuts détaillés, ce qui permet de préciser quel code a envoyé une requête d'allumage du voyant moteur et de mieux interpréter la situation.
PD DTC et CT DTC : les codes pending et confirmed
Dans la terminologie du diagnostic OBD2, vous rencontrerez souvent les abréviations PD DTC et CT DTC :
- PD DTC (Pending DTC) : code défaut en attente ou non confirmé, détecté mais pas encore suffisamment fréquent pour être confirmé
- CT DTC (Confirmed DTC) : code défaut confirmé, détecté de manière répétée et validé par le calculateur
D'autres informations sur l'anomalie peuvent également être disponibles lors de la lecture des codes DTC. Plusieurs données sont enregistrées au moment précis de l'apparition du défaut : données gelées (freeze frame data), valeurs des capteurs, conditions de fonctionnement du moteur. Il peut donc être très utile d'enregistrer toutes ces données avant de réparer et effacer le défaut en question, car un effacement supprimera définitivement ces informations complémentaires qui aident à l'interprétation et au diagnostic.
Méthodologie pour un diagnostic OBD efficace
Afin d'être efficace lorsque vous effectuez un diagnostic automobile OBD2, il est conseillé de suivre une méthodologie précise pour vous assurer pleinement de la réparation de la panne et de l'effacement correct du code défaut.
Enregistrer les données avant effacement
Premièrement, enregistrez systématiquement vos données lors de la première lecture de vos codes défauts DTC. Vous pouvez même imprimer un rapport complet si vous souhaitez conserver les données sous les yeux pendant votre intervention.
De cette manière, lorsque vous effacerez vos éventuels codes défauts, vous aurez toujours à disposition les données de votre diagnostic précédent, ce qui peut s'avérer très utile par la suite dans le cas où un défaut reviendrait ou pour comparer les valeurs avant et après réparation.
Surveiller les codes non confirmés
Autre point important à prendre en compte : les codes défauts non confirmés (PD DTC). La connaissance de ces codes à l'instant T va vous permettre d'anticiper et de surveiller une potentielle menace. En effet, un code non confirmé peut devenir confirmé plus tard, sauf si vous avez justement anticipé ce problème et effectué quelques vérifications ou réparations préventives auparavant.
La lecture des codes non confirmés est également très utile après l'effacement d'un code défaut confirmé pour vérifier si la réparation a été vraiment efficace. Si le code non confirmé réapparaît rapidement, cela signifie que le problème n'est pas totalement résolu.
Cette approche méthodique de recherche et d'interprétation vous permettra de cibler efficacement la réparation et d'éviter de remplacer des pièces inutilement.
FAQ - Questions fréquentes sur les codes défaut
Que veut dire DTC en diagnostic automobile ?
DTC signifie "Data Trouble Code" en anglais, soit "code d'anomalie de diagnostic" en français. C'est un code normalisé OBD2 qui identifie précisément un défaut détecté par le calculateur moteur ou un autre système électronique du véhicule.
Quelle est la différence entre un code confirmé et non confirmé ?
Un code non confirmé (PD DTC) est un défaut détecté mais pas encore suffisamment fréquent pour être validé, tandis qu'un code confirmé (CT DTC) est un défaut détecté de manière répétée qui a franchi les seuils de confirmation du calculateur. Seul un code confirmé peut allumer le voyant moteur.
Comment effacer gratuitement un code défaut OBD2 ?
Vous pouvez effacer un code défaut OBD2 gratuitement en utilisant un boîtier OBD2 économique (15-20€) connecté à une application mobile gratuite sur votre smartphone. Cette solution permet d'effacer les codes confirmés et non confirmés, mais pas les codes permanents qui nécessitent une disparition naturelle du défaut.
Pourquoi certains codes défauts permanents sont impossibles à effacer ?
Les codes défaut permanents ne peuvent pas être effacés manuellement car ils concernent des anomalies affectant les émissions polluantes. Seul le calculateur moteur peut les supprimer automatiquement après 40 à 80 cycles de conduite sans détection du défaut, garantissant ainsi que le problème est définitivement résolu.
