Emplacement des prises OBD II - Mercedes E Class - W211 (2003 - 2009)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Mercedes Class E

La Class E est une routière haut de gamme, produite et commercialisée par le constructeur Allemand Mercedes-Benz.
La première génération arrive en 1984, elle n'est pas encore vendue sou le nom de Classe E mais de Type 124. Ce n'est que lors de son troisième restylage en 1993, que le nom Classe E est créé.


En fonction des générations, plusieurs carrosseries sont disponibles sur la Classe E. La classique Berline quatre portes (W), le Break (S), la Limousine (V), le Coupé (C), le Cabriolet (A), ou encore le Break rallongé (VF) pour les corbillards ou les ambulances.
Le préparateur de Mercedes-Benz, AMG, a sortie sur chaque génération une version sportive de la Classe E muni d'un V8 compressé ou atmosphérique en fonction des versions.


Toutes les générations de Classe E sont en propulsion. Seule la cinquième génération est proposée en option en transmission intégrale. Sur cette même génération, beaucoup d'équipement technologiques haut de gammes sont présent, comme par exemple, le système permettant de garer sa voiture automatiquement sans que l'on soit à bord.


Mercedes a produit cinq générations de Classe E :


Les Mercedes Class E sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Mercedes

Les codes défauts OBD les plus souvent rencontrés sur les Mercedes, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0410 : Système d'injection d'air secondaire - débit incorrect détecté
  • P0301 : Cylindre 1 - ratés d'allumage détectés
  • P0101 : Débitmètre d'air - problème de performance/de limites
  • P0170 : Ajustement du carburant, ligne 1 - panne
  • P0087 : Rampe de distribution/pression du système trop faible
  • P2BAC

Emplacement du connecteur OBD pour les Mercedes E Class - W211 (2003 - 2009)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

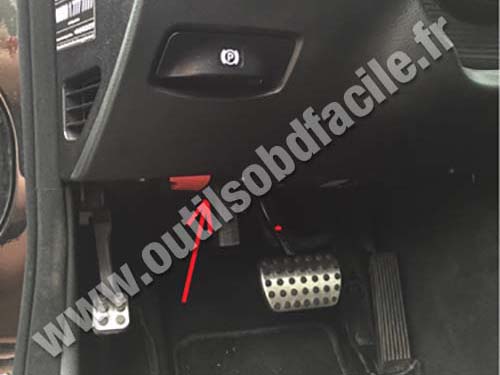

Mercedes Classe E W211 volant

La prise OBD II se situe sous le volant

Mercedes Classe E W211 pédalier

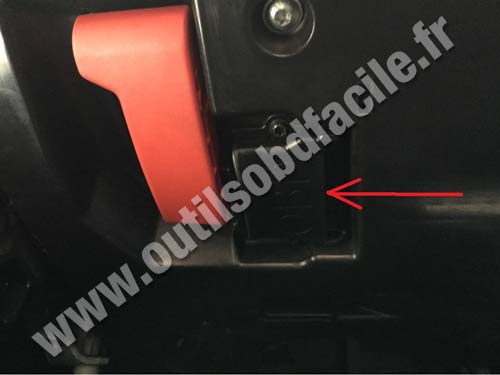

La prise OBD II se trouve à droite de la tirette de commande du capot

Mercedes Classe E W211 prise OBD II

Voici le connecteur OBD

Ces photos ont été envoyées par Osti
Merci pour cette contribution
