Emplacement des prises OBD II - Smart Fortwo (2001 - 2006)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Smart Fortwo

En 1997, le constructeur Allemand Smart lance la commercialisation de son premier véhicule, la Smart Fortwo. De la catégorie des micros citadines, elle est au départ nommée CityCoupé lors de sa présentation, puis deviendra Fortwo quelques temps après. Elle est fabriquée dans l'usine de Hambach en France.


C'est la plus petite voiture du marché au monde, avec des dimensions de 2,5 m par 1,51 m, elle est plus petite de 1 m par rapport à la Renault Twingo I. En revanche, du fait de sa taille très réduite, elle ne peut accueillir que deux occupants, conducteur inclus. Afin d'avoir une bonne maniabilité en ville, le moteur de trois cylindres est placé à l'arrière en propulsion.


En 2002, une version spéciale sort en 2000 exemplaires, la Smart Crossblade. Sa particularité c'est qu'elle n'a pas de pare-brise, et rend donc obligatoire le port du casque à son bord.


En 2007, une seconde génération de la Fortwo sort. Ses dimensions augmentent, elle prend environ 20 cm en longueur et 100 kg sur la balance. La boite de vitesse passe de six rapports à cinq rapports plus courts. Au niveau motorisation, le 0.7 l turbo est remplacé par un 1 l atmosphérique ou turbo. Un moteur diesel est aussi disponible de 0.8 l et 54 ch.


La troisième génération est commercialisée en 2014, la Fortwo III, qui est basée sur la Renault Twingo III. Plusieurs versions sont disponibles, comme la Fortwo Coupé en 2014, et une version Cabriolet en 2015. Une variante sportive arrive en 2016 avec la Fortwo Brabus équipée d'un 0.9l de 109ch.


Smart a produit trois générations de Fortwo :

Les Smart Fortwo sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Smart

Les codes défauts OBD les plus souvent rencontrés sur les Smart, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0302 : Cylindre 2 - ratés d'allumage détectés
  • P0707 : Contacteur/capteur de position du levier de vitesse - valeur d'entrée trop basse
  • P0141 : Sonde Lambda 2, ligne 1 - commande de chauffage - panne de circuit
  • P0122 : Capteur de position de papillon A/capteur de position de la pédale d'accélérateur A - valeur d'entrée trop basse
  • P1961
  • P0135 : Sonde Lambda 1, ligne 1 - commande de chauffage - panne de circuit
  • P0223 : Capteur de position de papillon B/capteur de position de la pédale d'accélérateur B - valeur d'entrée trop haute

Emplacement du connecteur OBD pour les Smart Fortwo (2001 - 2006)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

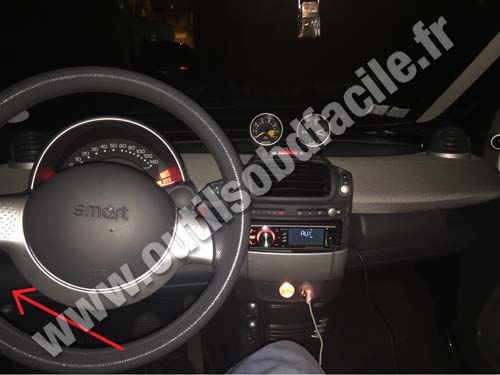

Smart Fortwo tableau de bord

Le connecteur OBD II est situé sous le volant à gauche

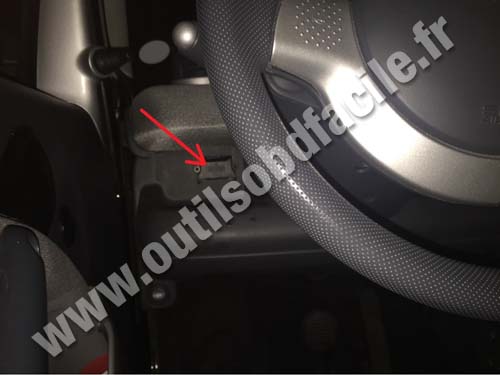

Smart Fortwo vide poche

La prise OBD2 se trouve au fond du vide poche

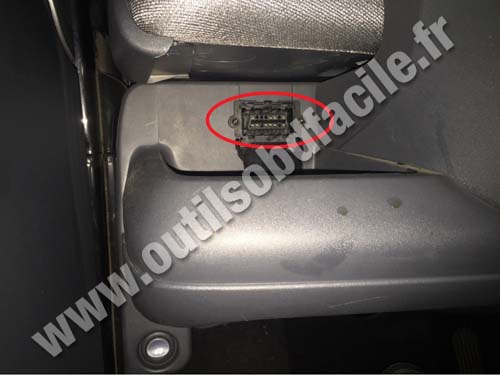

Smart Fortwo prise OBD

Voici la prise OBD II

Ces photos ont été envoyées par elyes
Merci pour cette contribution
