Boitier papillon défectueux : diagnostic, nettoyage et réinitialisation

Le boitier papillon régule l'arrivée d'air dans le moteur. Encrassé ou défectueux, il provoque ralenti irrégulier, perte de puissance et voyant moteur allumé. Apprenez à reconnaître les symptômes, à diagnostiquer la panne avec une valise OBD, à nettoyer le corps papillon et à le réinitialiser après remontage.

Modèles concernés : tous les véhicules essence et diesel équipés d'un boîtier papillon motorisé (drive-by-wire) ou à câble. Particulièrement sensibles à l'encrassement : Renault Twingo 2, Clio 2, Peugeot 206/308, Citroën C3, Audi A3, VW Touran, Fiat Ducato, motorisations 1.6 HDI et 1.2 TSI.

Rôle et développement

À quoi sert le boitier papillon ? Cette pièce a pour objectif de réguler l'arrivée d'air dans le moteur (essence comme diesel) afin d'obtenir un rapport air-carburant optimal pour la combustion. Il vient compléter le système d'injection qui s'occupe lui de gérer l'arrivée de l'essence et/ou du gazole.

Ces deux éléments remplacent depuis longtemps un ancien mécanisme (le carburateur) qui envoyait simultanément l'air et le carburant. Avec le développement de la mécanique et des normes anti-pollution, ce système a rapidement montré ses limites.

Les injecteurs ont donc été inventés et se montrent beaucoup plus précis dans l'apport des quantités de carburant nécessaires. Il a fallu créer une pièce spécifique pour la régulation de l'air : le boitier papillon, aussi appelé corps papillon, papillon des gaz ou volet papillon.

Fonctionnement

Pour fonctionner correctement, le boitier papillon et le système d'injection doivent être coordonnés. Sur les véhicules récents, le boitier papillon est motorisé et piloté électroniquement (système drive-by-wire). Un capteur de position de papillon (TPS, pour Throttle Position Sensor) est placé au niveau de la pédale d'accélération afin de mesurer la pression exercée. Sur les véhicules plus anciens, un câble assure cette liaison mécanique.

Cette donnée est transmise au calculateur moteur, qui gère alors l'ouverture du boitier et l'injection du carburant en prenant également en compte les autres informations qui lui parviennent via la sonde lambda et le débitmètre d'air.

Pour contrôler au mieux l'arrivée d'air, le boitier papillon se situe juste après le débitmètre et le filtre à air, sur le collecteur d'admission.

Son fonctionnement repose sur un clapet papillon mobile (le volet papillon) qui s'ouvre et se ferme pour contrôler l'afflux d'air. À l'arrêt et au ralenti, le boîtier papillon est en position quasi fermée ; il s'ouvre progressivement selon la pression sur la pédale d'accélérateur. Le capteur TPS (ou potentiomètre) renvoie en permanence un signal de référence au calculateur (généralement 0,5 V au ralenti à 4,5 V à plein régime).

Boitier papillon défectueux : les risques

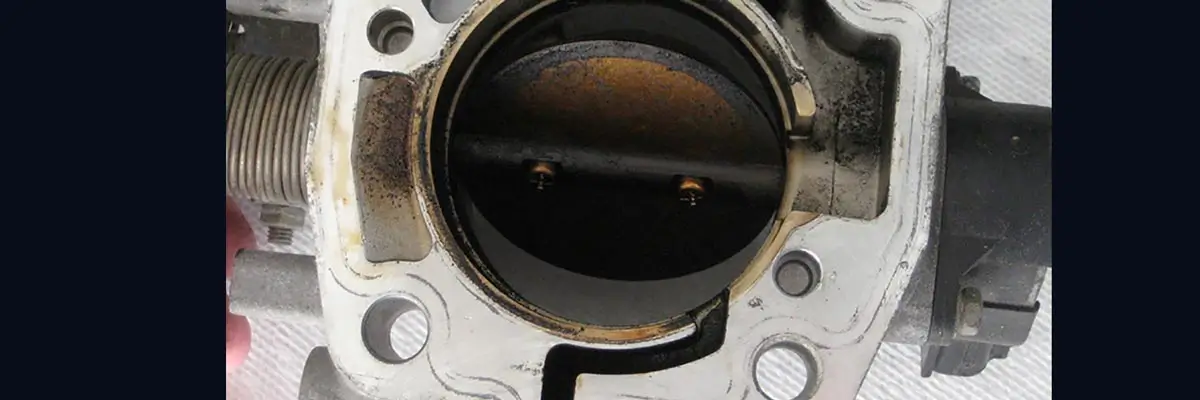

Le boitier papillon peut, comme d'autres pièces mécaniques, s'encrasser à cause de l'accumulation des saletés présentes dans l'air, ce qui le rend défectueux. On peut aussi retrouver de l'huile dans le boitier papillon, notamment sur les diesels, à cause du recyclage des vapeurs d'huile via le reniflard.

Étant donné qu'il se situe après le débitmètre et le filtre à air, cela peut laisser présager une mauvaise filtration de l'air et un capteur bouché au niveau du débitmètre. L'encrassement découle souvent de la défaillance de ces deux pièces.

Globalement, le risque est d'avoir un mauvais rapport air-carburant qui peut à la longue endommager plusieurs pièces mécaniques comme la vanne EGR ou encore le catalyseur. Sur diesel, un boîtier papillon qui reste ouvert entraîne une régulation d'air incorrecte, des à-coups au ralenti et une combustion moins efficace.

Un boitier papillon défectueux provoque aussi une hausse de la consommation de carburant et donc de la pollution. Cela constitue un motif de contre-visite lors du passage au contrôle technique, notamment depuis le renforcement des contrôles antipollution.

Peut-on rouler avec un boîtier papillon défectueux ? Techniquement oui, mais c'est fortement déconseillé. À court terme, vous risquez des à-coups, un calage moteur ou un passage en mode dégradé. À long terme, vous endommagez la vanne EGR, le catalyseur, et augmentez votre consommation. Si le voyant moteur clignote, arrêtez-vous dès que possible.

Boitier papillon HS : symptômes et diagnostic

Les symptômes d'un boîtier papillon défectueux

Comme vous vous en doutez, il n'est pas facile de lier des symptômes précis à un boitier papillon HS. Plusieurs signes doivent toutefois vous alerter :

• Ralenti irrégulier ou anormalement bas/haut
• À-coups et secousses ressentis lors de l'accélération
• Perte soudaine de puissance ou réponse retardée à l'accélérateur
• Calage du moteur, notamment au démarrage à froid
• Augmentation visible de la consommation de carburant
• Allumage du voyant moteur sur le tableau de bord
• Passage du véhicule en mode dégradé

La consommation peut être un indice, mais elle l'est aussi pour des soucis liés à d'autres pièces mécaniques. De même pour le voyant moteur, qui peut s'allumer pour de nombreuses raisons. Vous pouvez alors tester votre capteur d'accélération dans un premier temps, afin de voir si le problème vient de là.

Faire un diagnostic auto avec une valise OBD

La meilleure solution pour confirmer un boitier papillon défectueux est de réaliser un diagnostic automobile. Avec nos valises klavkarr, vous pouvez lire et effacer les codes défauts liés au moteur et à la transmission, et observer en direct le signal du capteur TPS.

Ici, le code défaut retourné est P0120, qui correspond à un dysfonctionnement du circuit du capteur de position du papillon (TPS) ou de la pédale d'accélérateur. D'autres codes proches peuvent apparaître :

• P0121 : problème de plage/performance du capteur
• P0122 : tension d'entrée trop basse
• P0123 : tension d'entrée trop haute
• P0124 : signal du circuit intermittent

Pour aller plus loin, vous pouvez aussi tester le boîtier papillon au multimètre en mesurant la résistance et la tension du potentiomètre. La référence officielle de tous ces codes est consultable sur la liste des codes défauts P0000 à P0299.

Nettoyage du boitier papillon

Si votre boitier papillon est défectueux, il est probablement encrassé. Selon le modèle du véhicule, il est tout à fait envisageable d'effectuer un nettoyage soi-même. Deux méthodes existent : avec ou sans démontage.

Nettoyage du boitier papillon sans démontage

Pour un nettoyage sans démontage, des nettoyants pour boitier papillon spécifiques (vendus chez Norauto, Feu Vert ou en grande surface) s'utilisent par pulvérisation directe via le conduit d'admission, moteur tournant. Cette méthode reste préventive et fonctionne bien sur un encrassement léger. Le WD40 est à éviter : ce n'est pas un nettoyant adapté.

Nettoyage avec démontage

Pour un encrassement plus important, le démontage reste la meilleure option. Cela ne vous prendra généralement pas plus d'une heure. Vous aurez besoin :

• d'outils classiques (tournevis, clés) pour le démontage,
• d'une petite brosse (style brosse à dents),
• d'un nettoyant boitier papillon ou d'une bombe de dégrippant avec un petit tube pour une application précise.

Vous trouverez sur des forums et sur YouTube des tutoriels adaptés pour les différents modèles de voiture. Pour ceux qui veulent aller plus loin sur l'aspect normatif des codes liés au papillon, l'ISO 15031 (norme OBD) définit le cadre officiel des codes DTC.

Je vous invite à consulter ce tutoriel pour une Twingo, qui s'avère assez complet :

[TUTO] Nettoyage boitier papillon Twingo 16v 2006 (D4F)

Réinitialiser le boitier papillon après nettoyage

Après un nettoyage ou un remplacement, il est souvent nécessaire de réinitialiser le boitier papillon (procédure de réapprentissage). Cette reprogrammation permet au calculateur moteur de réapprendre la position de référence du clapet (point zéro et pleine ouverture).

La méthode varie selon les marques (Renault, Peugeot, Citroën, VW, Audi). Sur certains modèles comme la Twingo 2 ou la Clio 2, la réinitialisation se fait via une procédure spécifique avec une valise diagnostic compatible. Sans cette étape, le ralenti peut rester instable malgré un boîtier propre.

Prix : nettoyage et changement du boitier papillon

Prix d'un nettoyage de boitier papillon : comptez entre 80 et 150 € chez un garagiste, ou environ 15 € si vous le faites vous-même avec un nettoyant adapté. Pour le changement du boitier papillon, prévoyez entre 100 et 400 € selon le modèle du véhicule (pièce + main-d'œuvre). Si votre boîtier est totalement HS, optez plutôt pour le remplacement de la pièce.
