Emplacement des prises OBD II - Mercedes Vito - W639 (2003 - 2010)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.

Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique du Mercedes Vito

De la catégorie des fourgons, utilitaires, le constructeur Allemand Mercedes produit à partir de 1996 le Vito, succédant au Mercedes MB100.


Le Vito partage la même plateforme que le Classe V. Le Vito n'étant d'abord dédié qu'à un usage d'utilitaire léger.


La première génération de Vito est produite entre 1996 et 2003. Il est disponible en version Combo, Tourer (Transport de personnes) et Fourgon. Une seconde génération arrive alors en 2003, avec une seconde phase en 2010 qui permet de restyler les phares avant et arrière.


En 2014, la troisième génération de Vito est commercialisée. Il est alors disponible en trois versions, Fourgon (pas de vitre arrière), Mixto (Cabine approfondie) et Tourer (Transport de personnes).


Mercedes a produit trois générations de Vito :


Les Mercedes Vito sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2007.

Les codes défauts OBD les plus courants sur les Mercedes

Les codes défauts OBD les plus souvent rencontrés sur les Mercedes, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0410 : Système d'injection d'air secondaire - débit incorrect détecté
  • P0301 : Cylindre 1 - ratés d'allumage détectés
  • P0101 : Débitmètre d'air - problème de performance/de limites
  • P0170 : Ajustement du carburant, ligne 1 - panne
  • P0087 : Rampe de distribution/pression du système trop faible
  • P2BAC

Emplacement du connecteur OBD pour les Mercedes Vito - W639 (2003 - 2010)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

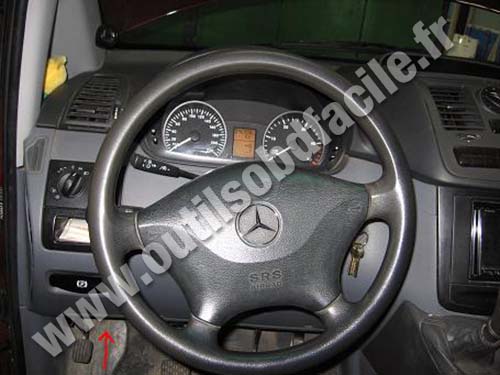

Mercedes Vito tableau de bord

La prise OBD est située dessous tableau de bord coté gauche

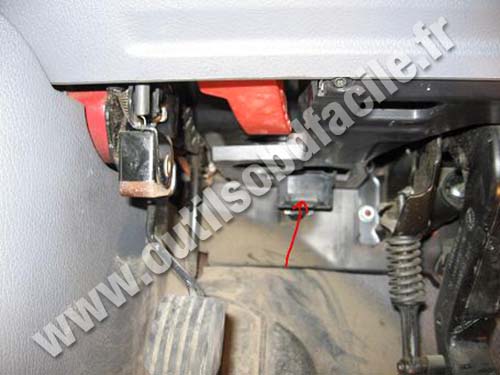

Mercedes Vito clapet à coté du pédalier

Declipser le petit volet à côté du pédalier

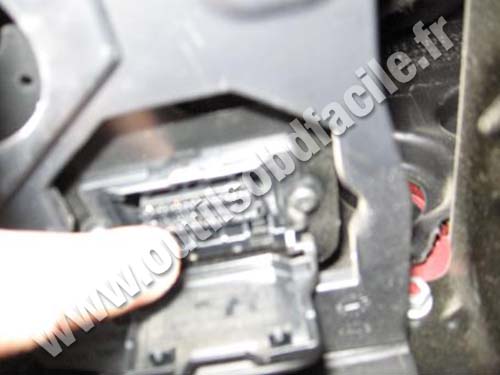

Mercedes Vito connecteur OBD

Le connecteur OBD

Ces photos ont été envoyées par THIERRY34430
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
