Emplacement des prises OBD II - Nissan Patrol Y61 Phase 3 (2005 - 2009)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Le Patrol est le 4x4 mythique du constructeur automobile japonais Nissan. Il faut savoir que le tout premier Nissan Patrol a vu le jour en 1951, toutefois sa démocratisation sur les marchés automobiles se fera à partir des années 1980. Le premier Patrol qui sera disponible avec la technologie OBD est le Nissan Patrol 160 qui a été commercialisé à partir de 1981 jusqu’en 2003.


En parallèle, Nissan sort en 1988 le Nissan Patrol Y60, un véhicule plus large et plus confortable que la Patrol 160. Dix ans plus, la marque japonaise commercialisera la Patrol Y61 qui est le 4x4 Patrol ayant connu le franc succès.


Sur le plan de la motorisation, ce véhicule accueille une gamme de trois moteurs diesel 6 cylindres, un TD6 développant 130 ch, un TD42 de 123 ch, ainsi qu’un TD42T d’une puissance de 158 ch. Deux moteurs essences peuvent également être présents sous le capot du Patrol Y61, un TB45 de 197 ch et un TB48 allant jusqu’à 280 ch.


Toutefois en 2001, tous ses moteurs sont remplacés par un moteur diesel Di Renault, 3.0 L de 160 ch. Deux phases interviendront sur ce véhicule, en 2002, puis en 2005, permettant d’avoir de légères améliorations au niveau de la technique et du design. Le Patrol terminera sa carrière en Europe en 2009, mais la version Y62 du Nissan Patrol est quant à elle bien commercialisée à partir de 2010 sur d’autres marchés.


Nissan a produit quatre générations de Patrol :


Les Nissan Patrol sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Nissan

Les codes défauts OBD les plus souvent rencontrés sur les Nissan, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont: (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)


Emplacement du connecteur OBD pour les Nissan Patrol Y61 Phase 3 (2005 - 2009)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

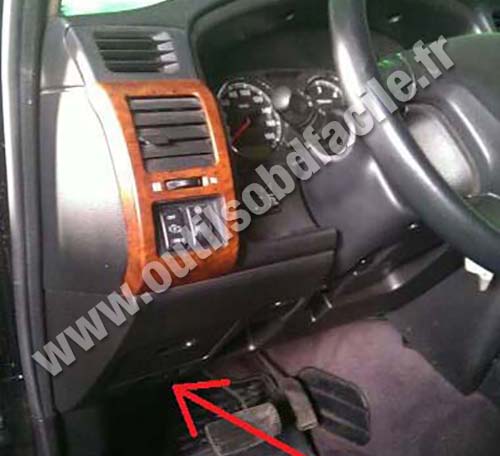

Nissan Patrol Y61 tableau de bord

Le connecteur OBD est situé au dessus des pédales

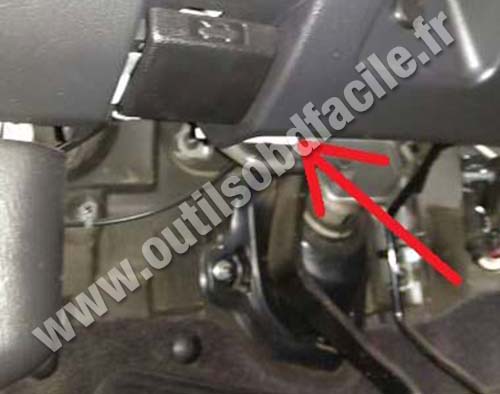

Nissan Patrol Y61 pédalier

La prise OBD II se trouve sous la tirette d'ouverture du capot

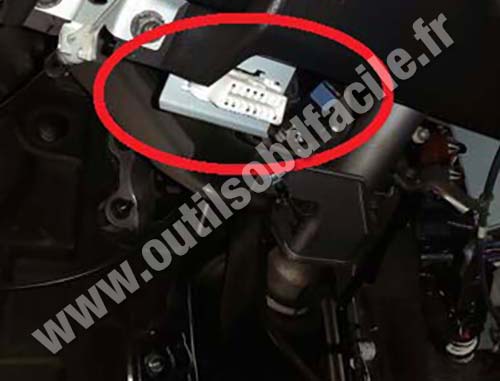

Nissan Patrol Y61 OBD socket

Voici la prise OBD II

Ces photos ont été envoyées par
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
