Emplacement des prises OBD II - Peugeot Boxer (2006 - )

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique du Peugeot Boxer

Peugeot sort en 1994 le Boxer afin de remplacer les J5 et J9. Le Peugeot Boxer a été développé conjointement avec les constructeurs Citroën et Fiat. Ainsi le Boxer est aussi vendu sous les noms de Citroën Jumper ou Fiat Ducato. Ce sont exactement les mêmes véhicules, seule l'apparence extérieure diffère ainsi que quelques équipements.


En 2000, le Boxer bénéficie d'une gamme de motorisation essence, diesel ou même au gaz naturel, tout comme le Jumper.


La seconde génération arrive en 2006, le design extérieur est modernisé. Son poids total augmente et des nouveaux moteurs sont ajoutés à la gamme, avec entres autres un nouveau diesel 2.2 l d'origine PSA-Ford. En 2011, un autre nouveau moteur de 2.2 l de 150 ch est disponible au catalogue. Une version plus lourde est disponible permettant d’avoir une plus grande capacité de charge.


Un restylage arrive en 2014. La face avant est modifiée et accueille maintenant des feux à LED.


Peugeot a produit deux générations de Boxer :


Les Peugeot Boxer sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Peugeot

Les codes défauts OBD les plus souvent remontés sur les Peugeot, par les utilisateurs de nos boitier de diagnostic klavkarr sont: (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P1351
  • P0670 / P0380: Bougies de préchauffage
  • P0230 : Circuit primaire de pompe à carburant - panne du circuit
  • P0220 : Capteur de position de papillon B - panne du circuit
  • P1352
  • P0402 : Système EGR - débit excessif détecté

Emplacement du connecteur OBD pour les Peugeot Boxer (2006 - )

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

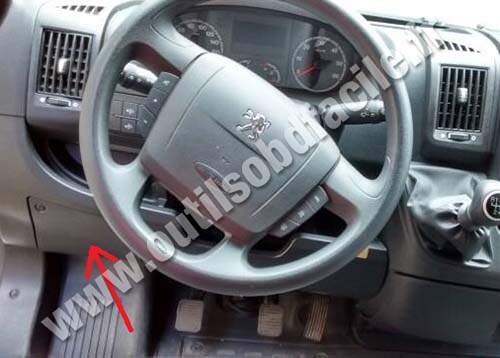

Peugeot Boxer tableau de bord

La prise OBD se situe sous le volant

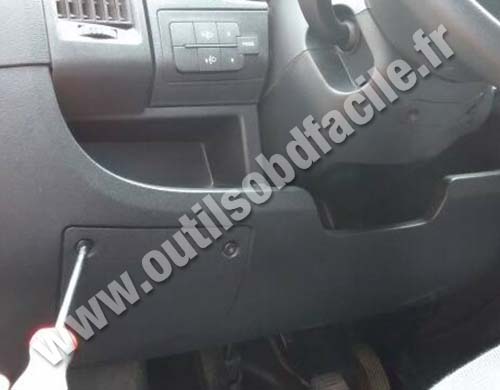

Peugeot Boxer boite à fusibles

Dévisser les 2 vis du cache de la boite à fusibles

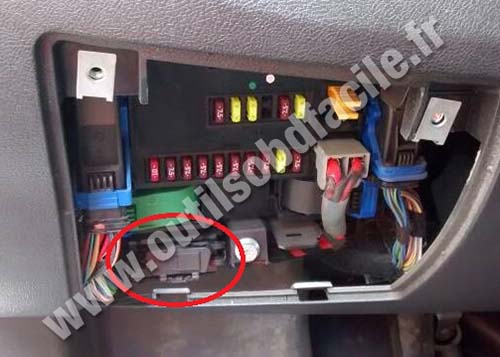

Peugeot Boxer prise diag OBD

La prise de diagnostique OBD2

Ces photos ont été envoyées par Outils OBD Facile
Merci pour cette contribution
