Emplacement des prises OBD II - Toyota RAV4 (2003 - 2006)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.

Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique du Toyota Rav4

Le constructeur Japonais Toyota invente en 1994, la catégorie des petits véhicules de loisirs nommés SUV Compactes, avec le Toyota RAV4.
A la vue de ce marché, d'autres constructeurs comme Honda avec le CR-V ou Land Rover avec son Freelander viennent en concurrence sur cette catégorie.


En Europe, le RAV4 est vendu en version 4x4 permanente de série. Son premier nom commercial fut le Fun-Cruiser.
La seconde génération de RAV4 arrive en 2000. Son design est totalement revu, le style est modernisé et urbanisé. En Europe il est toujours disponible en version Intégrale de série.


Ce n'est qu'avec la troisième génération en 2006, que le RAV4 est disponible avec une transmission intégrale semi-permanente. Sa taille est de nouveau agrandie, et une version longue est disponible sur le marché Nord-Américain. Le moteur le plus puissant proposé sur cette génération est un V6 essence de 265ch.


De 2016 à 2018, Toyota a commercialisé une version hybride de son RAV4, le Hydrid One. Il allie un moteur électrique de 43ch pour le train avant et un de 68ch pour l?arrière, avec un moteur essence de 155ch.


Toyota a fabriqué au total 5 générations de RAV4 :


Les Toyota Rav4 sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.

Les codes défauts OBD les plus courants sur les Toyota

Les codes défauts OBD les plus souvent rencontrés sur les Toyota, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont: (pour certains d´entre eux nous avons réalisés des tutos pour vous aider à les réparer)


Emplacement du connecteur OBD pour les Toyota RAV4 (2003 - 2006)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

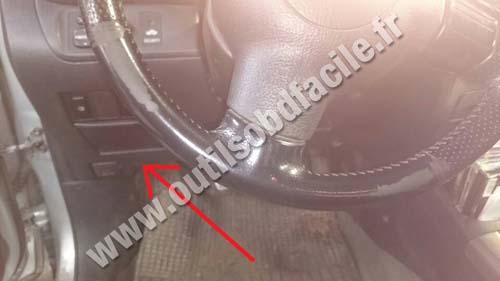

Toyota RAV4 volant

Le connecteur de diagnostic automobile est situé sous le volant à gauche

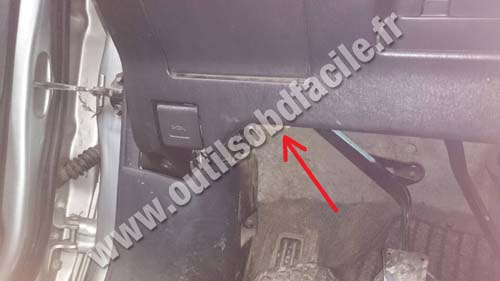

Toyota RAV4 pédales

La prise OBD2 est à droite de la tirette d'ouverture du capot

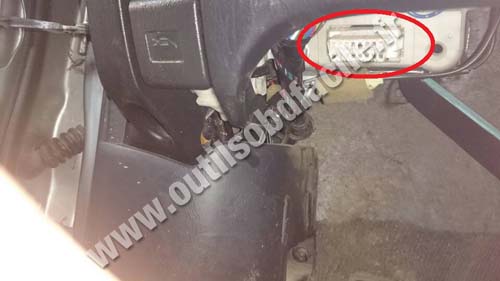

Toyota RAV4 prise OBD

Voici la prise OBD II

Ces photos ont été envoyées par
Merci pour cette contribution
