Emplacement des prises OBD II - Jaguar X-Type (2001 - 2009)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Jaguar X-Type

Berline du constructeur anglais Jaguar, la X-Type est un véhicule quatre roues motrices lancée en 2001 par la marque au félin. La plateforme de ce véhicule est la même que celle du Ford Mondeo. Elle est assemblée dans l’usine d’Halewood en Angleterre.

Niveau motorisation, ce véhicule a connu une gamme de moteurs essence allant d’un moteur 2.0l V6 de 156 ch, à un 3.0 L V6 de 231 ch. En 2003, Jaguar ajoute pour la première un moteur diesel à l’un de ses véhicules, en l’occurrence le X-Type, avec un moteur Duratorq 2.0 L de 130 ch. Deux ans plus tard, un second moteur diesel viendra compléter la gamme, il s’agira d’un moteur 2.2 L de 155ch.

Pour la petite anecdote, la Reine Elizabeth II avait un Jaguar X-Type dans sa collection, qu’elle a revendue en 2016 pour 15000£… Son acheteur ne connaissait l’identité de son ancien propriétaire ! En 2009, la carrière du véhicule s’arrête.

Jaguar a produit une génération de X-Type :

Les sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Jaguar

Les codes défauts OBD les plus souvent remontés sur les Jaguar, par les utilisateurs de nos boitier de diagnostic klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0100 : Débitmètre d'air - panne du circuit
  • P0111 : Sonde de température d'air d'admission - problème de performance/de limites
  • P1647
  • P0171 : Mélange trop pauvre, ligne 1
  • P0430 : Circuit de catalyseur, ligne 2 - rendement inférieur au seuil
  • P2176

Emplacement du connecteur OBD pour les Jaguar X-Type (2001 - 2009)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

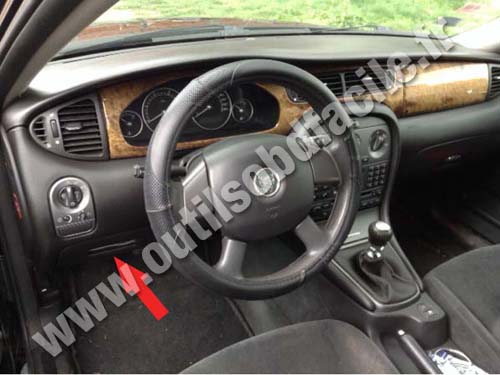

Jaguar X-Type - Tableau de bord

Le connecteur est sous le volant (coté portière)

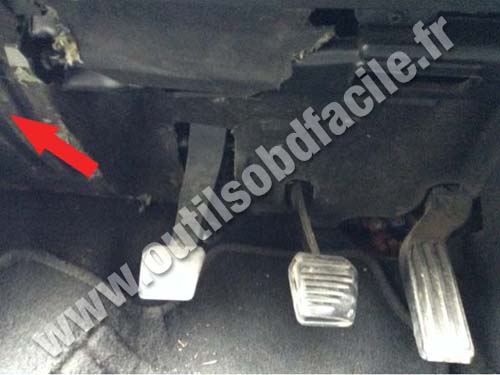

Jaguar X-Type - Pédalier

Le connecteur se situe sur la gauche des pédales

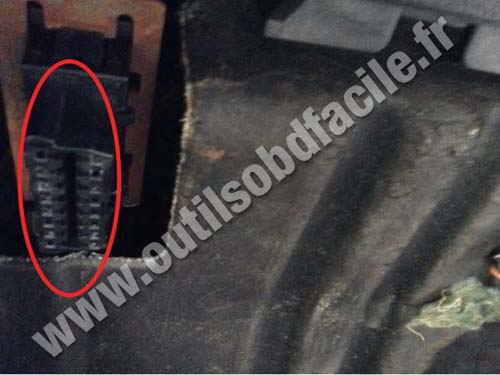

Jaguar X-Type - Prise OBD

Prise OBD

Ces photos ont été envoyées par Srdjan
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
