Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.

Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique du Mercedes Sprinter

En 1995, l'utilitaire léger de Mercedes, le TN/T1, arrive en fin de vie après 18 ans de commercialisation. Son remplaçant est le Mercedes Sprinter. Il est réalisé en partenariat avec Volkswagen qui le vendra de son côté sous le nom de Crafter. Aux Etats-Unis, il est vendu sous les marques Freightliner et Dodge.
Le Sprinter est fabriqué entre autres à Düsseldorf en Allemagne.


Il est nommé en 1995 « Van de l'année », puis une nouvelle fois en 2007 avec la seconde génération sortie un an plus tôt. Malgré cela, et ce même sur la seconde génération, le Mercedes Sprinter a mauvaise réputation dû à des problèmes de rouilles.
Le Mercedes Sprinter est disponible, en plus du classique utilitaire, en version minibus. Il est aussi utilisé par l'armée Suisse.


En 2018, une troisième génération du Sprinter est commercialisée. Il aura la particularité d'être pour la première disponible en traction. Ses prédécesseurs étaient tous en propulsion.


Mercedes a produit trois générations de Sprinter :


Les Mercedes Sprinter sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.

Les codes défauts OBD les plus courants sur les Mercedes

Les codes défauts OBD les plus souvent rencontrés sur les Mercedes, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0410 : Système d'injection d'air secondaire - débit incorrect détecté
  • P0301 : Cylindre 1 - ratés d'allumage détectés
  • P0101 : Débitmètre d'air - problème de performance/de limites
  • P0170 : Ajustement du carburant, ligne 1 - panne
  • P0087 : Rampe de distribution/pression du système trop faible
  • P2BAC

Emplacement du connecteur OBD pour les Mercedes Sprinter - Type 906 (2006 - 2018)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

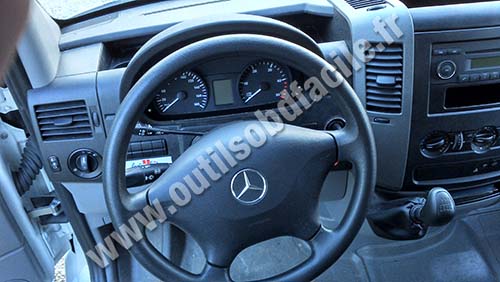

Mercedes Sprinter tableau de bord

La prise OBD est située en dessous du tableau de bord coté gauche

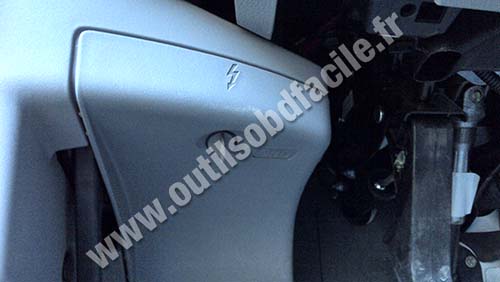

Mercedes Sprinter cache de protection sous le volant

Enlever le cache de protection en tournant d'un quart de tour la vis en plastique

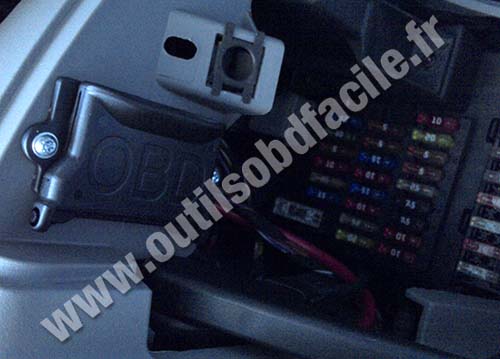

Mercedes Sprinter cache prise OBD2

Soulever le plastique noir qui protège le connecteur

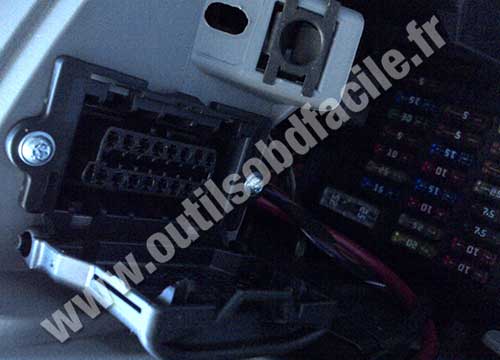

Mercedes Sprinter connecteur OBD

Le connecteur OBD

Ces photos ont été envoyées par Outils OBD Facile
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
