Emplacement des prises OBD II - Peugeot 508 (2011 - 2018)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Peugeot 508

De la catégorie des familiales routières haut de gamme, la Peugeot 508 est commercialisée à partir de 2011 afin de remplacer la Peugeot 407 et la Peugeot 607. Elle est fabriquée à Rennes en France, ainsi qu'en Chine.


La 508 est disponible en berline, en SW (Break) et en RXH une version surélevée du SW, hybride (Diesel et Electrique), et quatre roues motrices. Elle sera aussi disponible en traction à partir de 2014.
Le système HYbrid4 est développé par PSA et est commun à la DS 5 et à la Peugeot 3008.


En 2018 une seconde génération de la 508 est lancée. Elle monte de gamme en proposant le i-cockpit de Peugeot et une suspension variable et pilotée en série sur toutes les motorisations essences. Elle est équipée d'un écran de 12" pour l'instrumentation, et d'un écran de 8" ou 10" tactile au centre de la console centrale.
La version hybride rechargeable de la 508 seconde génération est annoncée pour 2019, associant un moteur essence de 225ch et des moteurs électriques pour un total de 300ch. Elle permettra d'atteindre une autonomie de 60km en 100% électrique.


Peugeot a produit deux générations de 508 :


Les Peugeot 508 sont toutes compatibles avec la norme OBD et nos valises klavkarr.


Les codes défauts OBD les plus courants sur les Peugeot

Les codes défauts OBD les plus souvent remontés sur les Peugeot, par les utilisateurs de nos boitier de diagnostic klavkarr sont: (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P1351
  • P0670 / P0380: Bougies de préchauffage
  • P0230 : Circuit primaire de pompe à carburant - panne du circuit
  • P0220 : Capteur de position de papillon B - panne du circuit
  • P1352
  • P0402 : Système EGR - débit excessif détecté

Emplacement du connecteur OBD pour les Peugeot 508 (2011 - 2018)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

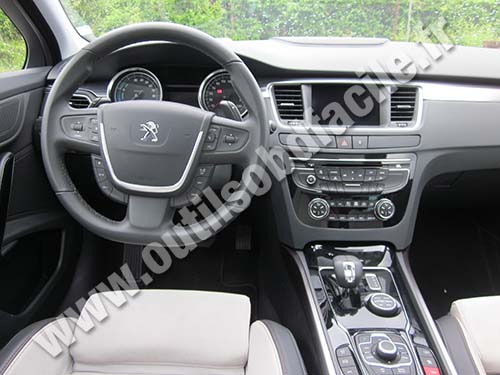

Peugeot 508 tableau de bord

Le connecteur se trouve sous le cendrier dans la console centrale

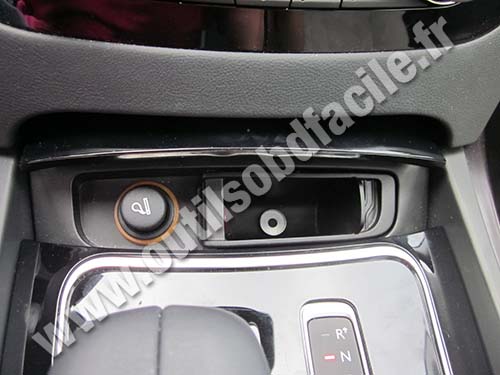

Peugeot 508 sous le cendrier

Retirer le cendrier et le connecteur se trouve derrière

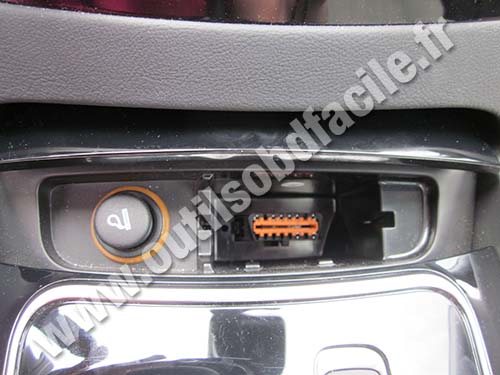

Peugeot 508 connecteur OBD

Le connecteur OBD

Ces photos ont été envoyées par Outils OBD Facile
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
