Emplacement des prises OBD II - Fiat Bravo 2 (2007 - 2014)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Fiat Bravo

En 1995, le constructeur Italien Fiat commercialise une berline compacte appelée Bravo. Elle remplace la Fiat Tipo. En 1996 la Fiat Bravo est élue voiture Européenne de l'année. Elle est fabriquée entre autres à Cassino en Italie.


La Fiat Bravo est la version trois portes de la Fiat Brava cinq portes dont la plateforme est commune. C'est en quelque sorte la version coupée de la Brava. Une variante quatre portes est vendue sous le nom de Fiat Marea.


En 2001, la Fiat Bravo n'est plus commercialisée et est remplacée par la Fiat Stilo. Cette dernière ne rencontre par un franc succès, sa carrière s'arrête alors en 2007 pour laisser place à la seconde génération de Fiat Bravo.
Cette nouvelle génération de Fiat Bravo inaugure le nouveau logo Fiat sur fond rouge, mais la carrosserie reste assez conservatrice par rapport à la Stilo. Un restylage est effectué en 2010 avec quelques modifications esthétiques comme les optiques, la calandre, et des nouvelles peintures proposées au catalogue. En revanche, il ne reste plus que trois finitions sur les cinq présents sur la phase 1.


La carrière de la Fiat Bravo s'arrête en 2014 en Europe, et en 2016 pour le Brésil.


Fiat a produit deux générations de Bravo :


Les Fiat Bravo sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Fiat

Les codes défauts OBD les plus souvent remontés sur les Fiat, par les utilisateurs de nos boitier de diagnostic klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)


Emplacement du connecteur OBD pour les Fiat Bravo 2 (2007 - 2014)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

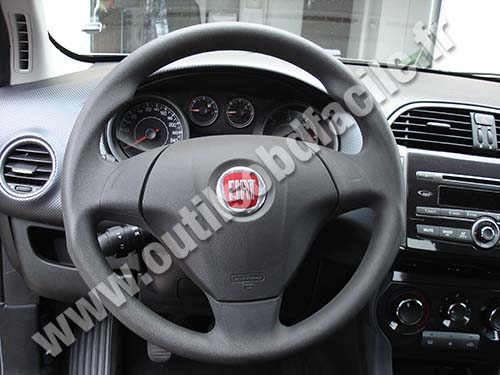

Fiat Bravo 2 tableau de bord

Le connecteur se trouve derrière le cache situé en bas à gauche du volant (boitier fusible)

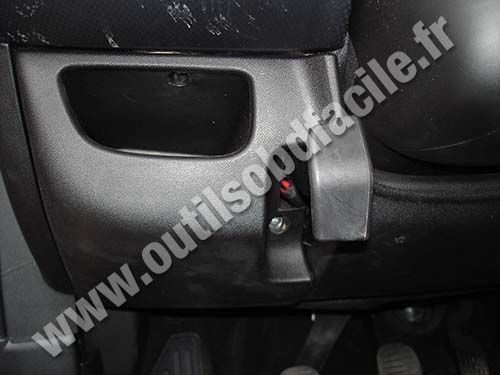

Fiat Bravo 2 boitier à fusibles sous le volant à gauche

Dévisser le cache du boitier fusible:une vis dans le petit logement partie supérieure l'autre située derrière le levier de réglage position volant (à tirer)

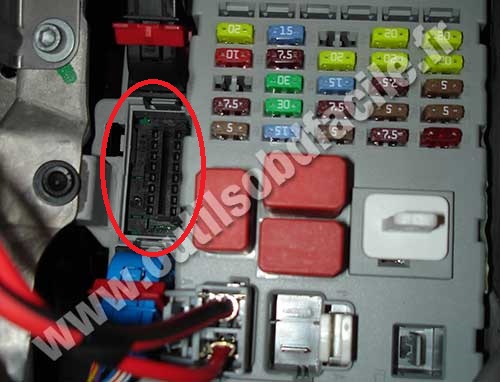

Fiat Bravo 2 connecteur OBD

Le connecteur OBD situé au centre de la platine fusible

Ces photos ont été envoyées par CHRISMAR 38
Merci pour cette contribution
