Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.

Voir les valises de
diag pour Hyundai

Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Véhicule du constructeur coréen Hyundai, le H-1 est un fourgon de 6 à 9 places. Pouvant être appelé Hyundai Satellite, Starex ou H200 en fonction des marchés, il sera commercialisé en 1997 et il succédera dans le catalogue de la marque au Hyundai H-100. Ce véhicule partage un châssis commun avec les Hyundai Delica et Libero.


Niveau motorisation, on retrouve au moment de sa commercialisation, un moteur essence 2.4 L SVX de 112 ch ainsi qu’un moteur diesel 2.5 L TD80 de 80ch. Ce moteur diesel évoluera au fil des générations, passant en 2001 à 100 ch puis en 2005, le Hyundai H1 sera équipé d’un moteur 2.5 L CRDi de 140 ch.


En 2004, il aborde des légers changements au niveau des phares, ainsi que des feux arrière, puis en 2005 un nouveau restylage est effectué au niveau de la calandre, ainsi que des barrettes horizontales.


En 2008, une nouvelle génération de ce véhicule verra le jour, qui s’arrêtera trois ans plus tard, signant la fin de la carrière du Hyundai H1.


Hyundai a produit deux générations de H1 :


Les Hyundai H1 sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.

Voir les valises de diag
auto pour H1

Emplacement du connecteur OBD pour les Hyundai H1 (1997 - 2007)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

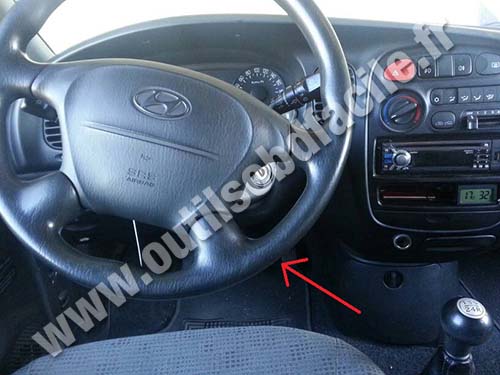

Hyundai H1 tableau de bord

La prise OBD2 se situe sous le volant

Voir les valises de
diag pour HYUNDAI

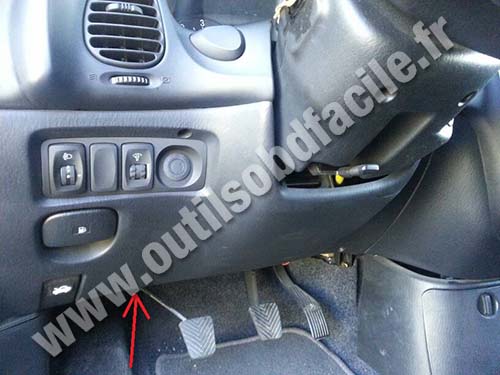

Hyundai H1 pédalier

La prise de diagnostic OBD est au dessus du pédalier

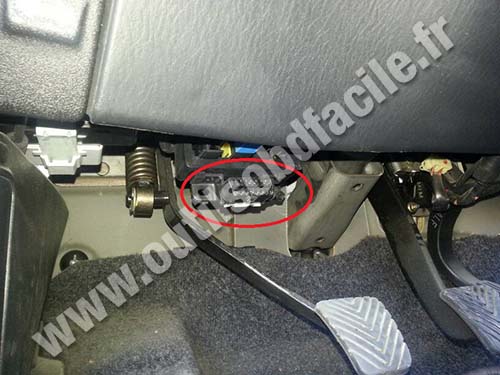

Hyundai H1 prise OBD2

On peut voir le connecteur de diagnostic au dessus de la pédale d'embrayage.

Ces photos ont été envoyées par Francisco
Merci pour cette contribution
