Emplacement des prises OBD II - Mercedes A Class - W168 (1997 - 2004)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Mercedes Class A

La version d'entrée de gamme de la marque allemande Mercedes-Benz, la Class A (W168), est lancée en 1997. Elle fait partie de la catégorie des citadine. Son aspect relevé et malgré son volume intérieur classique peut la faire appartenir à la catégorie des mini monospaces.


Dés la première année de commercialisation sa réputation est mis à mal par un magazine auto Suédois. En effet, la Class A subit un test d'évitement d'obstacle (Moose Test). Le résultat est pour le moins décevant : la voiture s'est retournée sur le parcours.
Malgré cela, cette première génération de Class A s'est vendue à plus d'un million d’exemplaires.


Deux versions sont disponibles, une version classique cinq portes, et une version longue vendue sous le nom de Class A Family. Une version sportive, la Classe A AMG est commercialisée en transmission intégrale. Des déclinaisons électrique ou hybride sont aussi produites.


Une seconde génération (W169) apparait en 2004, avec une silhouette similaire mais un design modernisé. Elle est cette fois-ci déclinée en version 5 portes ou 3 portes. La Class A E-Cell 100% électrique est animée par un moteur de 97ch.
Le gros changement de la Class A arrive en 2012 avec la troisième génération (W176). La carrosserie n'a plus rien à voir avec les générations précédentes. Elle abandonne le type monocorps pour une carrosserie bicorps. En 2013 elle est élue « Plus belle voiture de l'année » lors de l'inauguration du Festival Automobile de Paris.


En 2018, une nouvelle génération (W177) voit le jour avec plusieurs changements au niveau de l'extérieur ainsi que plusieurs évolutions technologiques.


Mercedes a produit quatre générations de Class A :


Les Mercedes Class A sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Mercedes

Les codes défauts OBD les plus souvent rencontrés sur les Mercedes, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P0410 : Système d'injection d'air secondaire - débit incorrect détecté
  • P0301 : Cylindre 1 - ratés d'allumage détectés
  • P0101 : Débitmètre d'air - problème de performance/de limites
  • P0170 : Ajustement du carburant, ligne 1 - panne
  • P0087 : Rampe de distribution/pression du système trop faible
  • P2BAC

Emplacement du connecteur OBD pour les Mercedes A Class - W168 (1997 - 2004)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

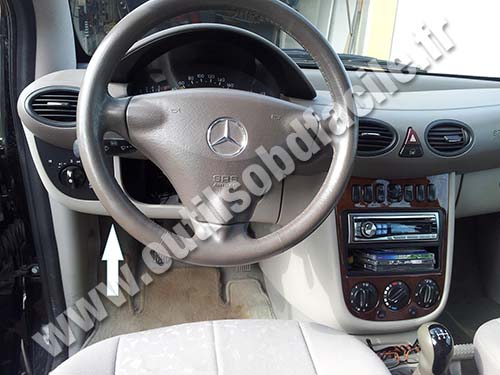

Mercedes Classe A 169 tableau de bord

La prise OBD est sous le volant

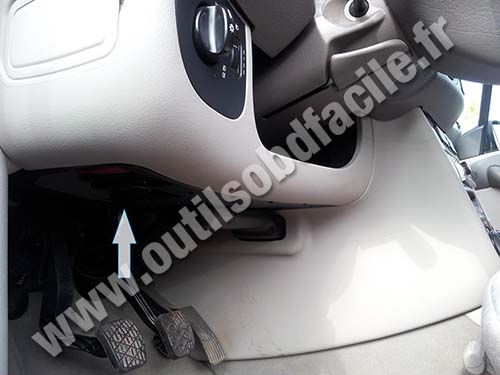

Mercedes Classe A 169 pédale de frein

La prise OBD est au niveau des pédales

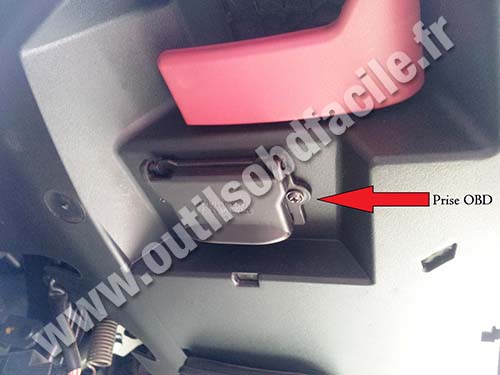

Mercedes Classe A 169 connecteur OBD

Le connecteur OBD est sous le clapet de protection

Ces photos ont été envoyées par Outils OBD Facile
Merci pour cette contribution


Téléchargez l'application "Où est ma prise OBD2? Find it!"

Où est ma prise OBD2? Find it!
Notre application "Où est ma prise OBD2? Find it!" est disponible sur Google Play et sur l'App Store. Vous pouvez la télécharger et l'installer sur votre smartphone en cliquant sur les liens ci dessous:


Télécharger sur l'app store Télécharger sur Google Play

Votre véhicule n'apparait pas? Si vous souhaitez nous aider à enrichir cette page accessible à tous, n'hésitez pas à nous envoyer vos photos via l'application.
