Emplacement des prises OBD II - Citroen Xsara Picasso (1999 - 2008)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique de la Citroën Xsara Picasso

Cinq ans après la présentation du style concept Xanae au Mondial de l’automobile de Paris en 1994, le Citroën Xsara Picasso est commercialisé en 1999. De la catégorie des monospaces compactes, il repose sur la base de la Citroën Xsara, tout en proposant une carrosserie totalement nouvelle ne partageant aucun point commun avec la Xsara.


De 2007 à 2009 seulement, le Xsara Picasso est fabriqué dans l'usine PSA de Rennes en France. La production reviendra ensuite dans l'usine de Vigo en Espagne.
Plusieurs finitions et motorisations sont proposées tout au long de sa carrière. En effet, au début de sa commercialisation, une seule finition est disponible avec seulement trois moteurs dont certains sont partagés avec la Xsara.


Le Xsara Picasso est restylée en 2004, les boucliers passent du plastique noir à couleur carrosserie avec des chromes. Et un nouveau moteur diesel fait son apparition.
Le lancement du C4 Picasso en 2007 n'arrêtera pas la carrière du Xsara Picasso qui continuera même jusqu'en 2010 en Europe et 2012 au Brésil.


Citroën a produit une génération de Xsara Picasso :


Les Citroën Xsara Picasso sont compatibles avec la norme OBD et nos valises klavkarr pour les essence depuis 2001 et pour les diesel depuis 2004.


Les codes défauts OBD les plus courants sur les Citroen

Les codes défauts OBD les plus souvent rencontrés sur les Citroen, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P1351 : Sonde Lambda 1, ligne 2 - signal bas
  • P0409 : Capteur EGR A - panne du circuit
  • P0490 : Système EGR - circuit trop haut
  • P0420 : Circuit de catalyseur, ligne 1 - rendement inférieur
  • P0238 : Capteur de pression absolue du collecteur d'admission A, circuit du turbocompresseur - valeur d'entrée trop haute
  • P0230 : Circuit primaire de pompe à carburant - panne du circuit

Emplacement du connecteur OBD pour les Citroen Xsara Picasso (1999 - 2008)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

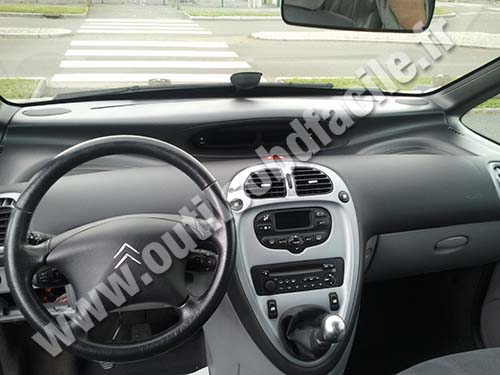

Citroen Xsara Picasso tableau de bord

Le connecteur se trouve en bas a gauche du volant

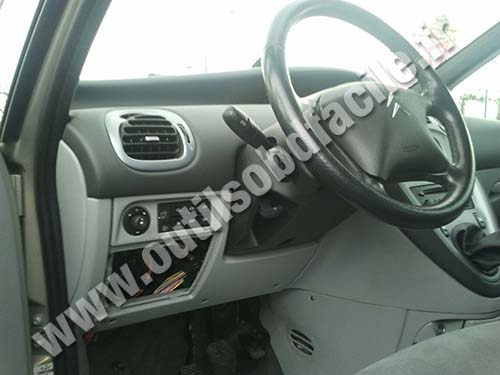

Citroen Xsara Picasso boite à fusibles

Degraffer le cache de la boite a fusibles, a gauche du volant sous le regleur de phares et/ou regleur de retro electrique passager selon equipement

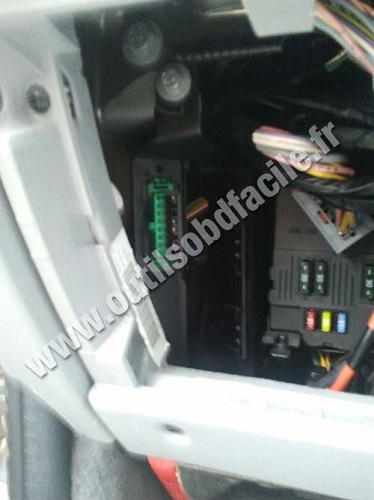

Citroen Xsara Picasso connecteur OBD

Le connecteur OBD

Ces photos ont été envoyées par Outils OBD Facile
Merci pour cette contribution
