Emplacement des prises OBD II - Citroen C3 Picasso (2008 - 2012)

Où trouver mon connecteur OBD?

Depuis la mise en place de la norme OBD, chaque véhicule possède un connecteur standard de type 16 broches comme décrit sur notre page présentation de l’OBD.

La norme stipule que le connecteur doit obligatoirement se trouver dans l’habitacle du véhicule. Suivant les marques et les modèles il est plus ou moins facile de le localiser.

Pour diagnostiquer vous-même facilement votre véhicule téléchargez notre logiciel EOBD-Facile de diagnostique automobile.


Utilisez notre moteur de recherche ci-dessous pour trouver votre prise OBD2!

Sélectionnez votre véhicule



Quoi de nouveau sur ce modèle?

Historique du Citroën C3 Picasso

La Citroën C3 est un véhicule de la classe des citadines. En 2008, Citroën sort la déclinaison monospace de la C3, vendue sous le nom de C3 Picasso. Elle devient le concurrent direct des Ford B-Max, Opel Meriva ou Fiat 500L. Elle est produite dans l’usine PSA de Trnava en Slovaquie. La C3 Picasso permet à Citroën de remplacer l’ancienne Xsara Picasso.


Comme la C4 Picasso plus grande, la C3 Picasso dispose d’un toit panoramique de 4,52m² de surface. En termes de motorisation elle est proposée avec deux moteurs essence de 95 ch et 120 ch et de deux moteurs diesel PSA de 90 ch et 110 ch. En 2010, la C3 Picasso est équipée du Stop&Start en option, avec en plus une stratégie de récupération d’énergie lors de freinage afin de recharger la batterie secondaire dédiée au Stop&Start.


En 2013, la C3 Picasso bénéficie d’un restylage. Les feux arrière sont redessinés ainsi que la face avant qui devient commune à toute la gamme Citroën.


En 2017, la carrière de la C3 Picasso s’arrête. Sa remplaçante change de catégorie en passant du monospace au crossover, le nom du modèle a été logiquement changé en C3 Aircross.


Citroën a produit une génération de C3 Picasso :


Les Citroën C3 Picasso sont toutes compatibles avec la norme OBD et nos valises klavkarr.


Les codes défauts OBD les plus courants sur les Citroen

Les codes défauts OBD les plus souvent rencontrés sur les Citroen, par les utilisateurs de nos valises de diagnostic multimarques klavkarr sont : (pour certains d'entre eux nous avons réalisés des tutos pour vous aider à les réparer)

  • P1351 : Sonde Lambda 1, ligne 2 - signal bas
  • P0409 : Capteur EGR A - panne du circuit
  • P0490 : Système EGR - circuit trop haut
  • P0420 : Circuit de catalyseur, ligne 1 - rendement inférieur
  • P0238 : Capteur de pression absolue du collecteur d'admission A, circuit du turbocompresseur - valeur d'entrée trop haute
  • P0230 : Circuit primaire de pompe à carburant - panne du circuit

Emplacement du connecteur OBD pour les Citroen C3 Picasso (2008 - 2012)

Ci-dessous vous trouverez plusieurs photos vous permettant de vous repérer dans l’habitacle.

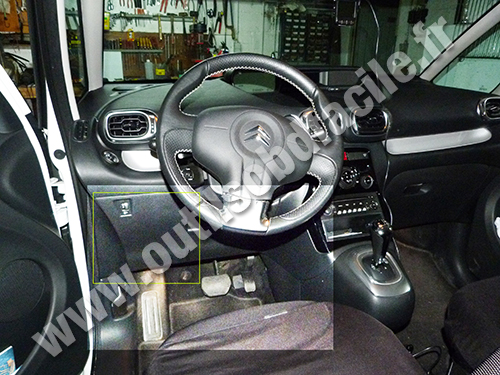

Citroen C3 Picasso tableau de bord

La prise OBD2 se situe en bas à gauche du volant

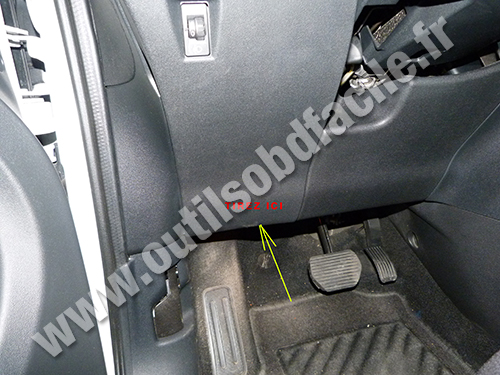

Citroen C3 Picasso boite à fusibles

Enlever le cache de la boite à fusibles

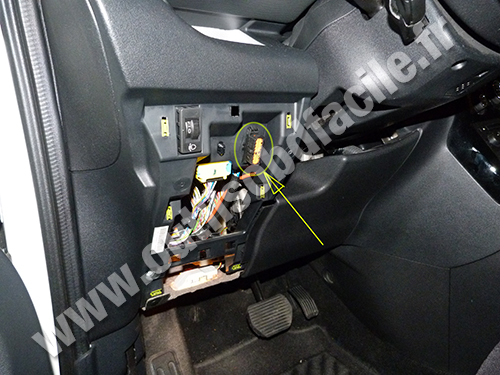

Citroen C3 Picasso prise OBD2

Le connecteur de diagnostic automobile OBD2

Ces photos ont été envoyées par Robert
Merci pour cette contribution
